Ständer

Zwei Ständerprofile, verbunden durch horizontale und diagonale Fachwerkstreben. Der Ständer nimmt die gesamte Last auf und leitet sie in den Boden. In die Lochung des Profils werden die Traversen eingehängt.

Ebenen frei verstellbar

Traverse

Wird in die Lochung eingehängt und bildet mit der gegenüberliegenden Traverse eine Ebene. Ihre Länge entscheidet, wie viele Paletten in ein Feld passen.

Aushängesicherung inklusive

Bodenplatte & Bodenanker

Verteilt die Punktlast auf den Hallenboden. Palettenregale müssen nach DGUV 108-007, DIN EN 15512 und DIN EN 15635 im Boden verankert werden. Eine zusätzliche Befestigung an der Wand ist möglich, ersetzt die Bodenverankerung aber nicht.

Verankerung ist Pflicht

Auflage

Einlagegitter oder Holzauflage für Kartons und Kleinteile ohne Palette. Das Einlagegitter gibt es passend zu jedem Modell, die Holzauflage hat einen einzigen Wert.

Auflage ist optional

Modelle

P45

bis 500 kg pro Palette 4.500 kg Feldlast

P90

bis 1.000 kg pro Palette 9.000 kg Feldlast

P150

bis 1.500 kg pro Palette 15.000 kg Feldlast *

* P150 erreicht 15.000 kg ab fünf Feldern. Bei einem bis vier Feldern sind es 13.000 kg aus Stabilitätsgründen. P45 und P90 behalten ihre Feldlast bei jeder Länge.

Traglasten nach Modell

Modell	Last pro Palette	185 cm je Ebene	270 cm je Ebene	360 cm je Ebene	Feldlast
P45	500 kg	1.000 kg	1.500 kg	2.000 kg	4.500 kg
P90	1.000 kg	2.000 kg	3.000 kg	4.000 kg	9.000 kg
P150	1.500 kg	3.000 kg	4.500 kg	4.500 kg **	15.000 kg

** Bei 360 cm begrenzt das Traversenprofil, nicht die Palette — deshalb bleibt P150 auf dieser Länge bei 4.500 kg je Ebene, nicht 4 × 1.500 kg.

Begriffserklärung

Last pro Palette

Die schwerste einzelne Palette, die du einlagerst — nicht der Durchschnitt.

Fachlast

Was eine Ebene trägt, auf einem Traversenpaar.

Feldlast

Alles zwischen zwei Ständern. Das Eigengewicht des Regals zählt nicht mit — Paletten auf dem Boden ebenfalls nicht.

Fachlast × belegte Ebenen ≤ Feldlast

Ein P90-Feld mit 360 cm Traversen trägt 4.000 kg je Ebene und 9.000 kg im ganzen Feld. Entscheidend ist die Summe: Zwei Ebenen dürfen voll belegt sein (8.000 kg), auf die übrigen Ebenen verteilen sich dann noch 1.000 kg. Oder du verteilst gleichmäßig — rund 2.250 kg auf jede der vier Ebenen. Wie du die Feldlast aufteilst, bleibt dir überlassen.

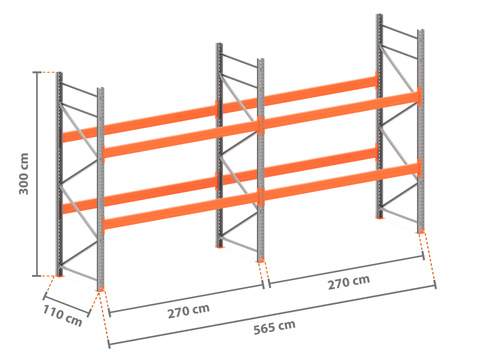

Das Feld — wie breit es sein soll

Ein Feld ist der Raum zwischen zwei Ständern. Seine Breite entscheidet, wie viele Paletten nebeneinander stehen, und jede davon ist ein Palettenplatz — eine Europalette, 120 × 80 cm, mit der langen Seite in die Tiefe gestellt.

2 Europaletten — Traverse 185 cm

3 Europaletten — Traverse 270 cm

4 Europaletten — Traverse 360 cm

Auf einem 110 cm tiefen Rahmen steht die Palette vorne und hinten je rund 5 cm über — genau so ist es vorgesehen.

Wie hoch es werden kann

Jedes Modell trägt bis zu vier Traversenebenen — das sind fünf Palettenreihen, denn der Boden ist ebenfalls eine Lagerebene.

Modell	Höhe
P45	2,0 – 4,0 m
P90	2,0 – 5,0 m
P150	3,0 – 5,0 m

120 cm zwischen den Ebenen als Richtwert

Die Ständerlochung hat 5 cm Raster, eine Ebene lässt sich also fast beliebig setzen. Als Richtwert gilt ein lichter Abstand von höchstens 120 cm — zwischen zwei Ebenen und zwischen Boden und erster Ebene. Mehr ist möglich, dann sinkt jedoch die zulässige Last. Sprich uns in diesem Fall einfach an.

Wo die Höhe meistens falsch gemessen wird

Bis zum Dach messen

Folge Das Regal wird auf volle Hallenhöhe bestellt und stößt dann an einen Binder, ein Rohr oder einen Sprinklerkopf.

Besser

Bis zum tiefsten Punkt messen, der über den Gang ragt, nicht bis zum First.

Nur auf die Regalhöhe vertrauen

Folge Die oberste Ebene gibt es auf dem Papier, aber der Stapler bekommt dort keine Palette hin.

Besser Prüfe die tatsächliche Hubhöhe deines Geräts.

Zu wenig Luft über den Paletten

Folge In der Praxis steht schnell mal ein Paket ein paar Zentimeter über, oder die Palette selbst wird beim Rechnen vergessen — und dann fehlt genau diese Luft bis zur nächsten Traverse.

Besser Die beladene Palette vom Boden bis zur Oberkante der Ware messen und großzügig Platz nach oben einplanen. Lieber ein paar Zentimeter mehr als zu wenig.

Was schon dabei ist

Jedes Regal wird komplett geliefert. Diese vier Teile gehören zum Regal selbst — du bestellst sie nie extra. Und geht doch einmal etwas kaputt, gibt es genau dieses Teil einzeln — bis hin zur Schraube.

Aushängesicherungen

Jede Traverse kommt mit ihrer Aushängesicherung, damit eine Gabel sie nicht aus dem Ständer hebt.

Bodenplatten und Bodenanker

Zwei Bodenplatten je Ständer, je Bodenplatte zwei Bodenanker — alles im Lieferumfang.

Belastungsschilder

Ein Satz Belastungsschilder pro Regal, wie die Norm es verlangt.

Montageanleitung

Der QR-Code auf dem Belastungsschild führt direkt zur Montageanleitung als PDF. Gedruckt liegt sie nicht bei.

Was auf die Traversen kommt

Was du auf die beiden Traversen legst — oder eben nichts. Eine Auflage deckt einen Palettenplatz, ein Feld mit 185 cm nimmt also zwei, mit 270 cm drei, mit 360 cm vier.

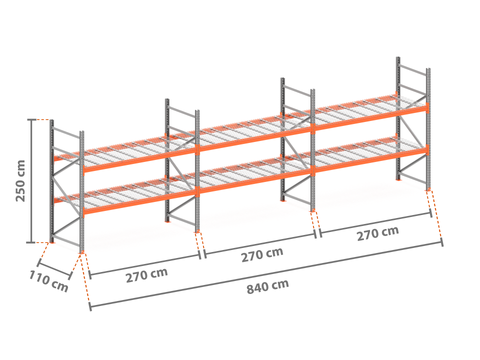

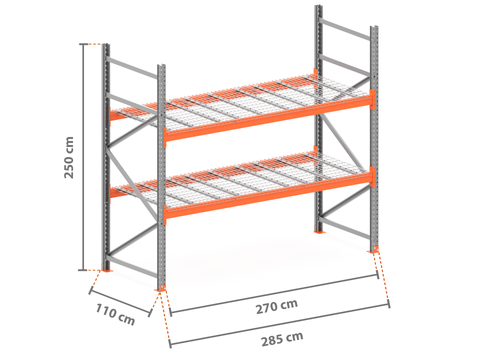

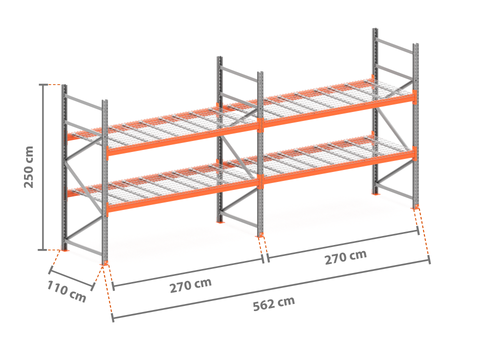

Einlagegitter

Bis 1.500 kg pro Palettenplatz

Liegt auf vorderer und hinterer Traverse. Für Kartons und lose Ware, feuchte oder staubige Hallen und überall dort, wo Sprinkler über dem Regal sitzen — Wasser und Licht kommen durch das Gitter.

Nimm die Version, die nach deinem Modell heißt — P45, P90 oder P150 — dann entspricht die Auflage der Last pro Palette.

Einlagegitter ansehen

Holzauflage

Bruchlast über 1.000 kg/m²

Eine geschlossene, ebene Fläche. Für Kleinteile, die durch das Gitter fallen würden, oder für eine Ebene, aus der von Hand kommissioniert wird.

Für volle Palettenlasten nimm das Einlagegitter — die Holzauflage ist für Kleinteile und Kommissionierung gedacht.

Holzauflage öffnen

Ohne Auflage — Tiefenstege

1.000 kg je Steg

Nur für Paletten. Tiefenstege fangen beschädigte, Kunststoff- oder untermaßige Paletten ab, deren Füße sonst zwischen die Traversen rutschen.

Eine intakte Europalette liegt von allein auf den beiden Traversen.

Tiefensteg öffnen

Was rund um das Regal gehört

Schutz ist nicht ein Produkt. Eines verlangt die Norm, zwei sind für die Sicherheit empfohlen, zwei hängen von deinem Layout ab.

Regeln nach DGUV 208-043 und 208-061.

Pflicht

Anfahrschutz an den Ecken

Wo — Gänge, in denen frei fahrende Stapler arbeiten, Ecken und Durchfahrten eingeschlossen
Höhe — mindestens 40 cm
Befestigung — im Boden verankert, nie am Regal verschraubt
Farbe — orange lackiert (RAL 2004)

Für die Sicherheit empfohlen

Ständerschutz — an allen Ständern, nicht nur an den Ecken
Direkt am Ständer — anders als beim Eckanfahrschutz, der frei stehen muss
Durchschubsicherung — bei Doppelregalen, damit keine Palette durchgeschoben wird. Eine Orientierungshilfe, kein tragender Anschlag.

Nach Bedarf

Nur wenn dein Layout es verlangt

Abstandshalter 15 cm — die vorgeschriebenen 10 cm Wandabstand plus 5 cm Palettenüberstand. Verbindet auch zwei Reihen zu einem Doppelregal.
Lastverteiler — wenn der Boden begrenzt, nicht das Regal
